جعبه اتصال همبندی اصلی SERO-SBB-10*10

⚙️ تکنولوژی ساخت با مرغوب ترین قطعات و استفاده از لوله مانیسمان 18

مشاهده ویدیوی آموزشی

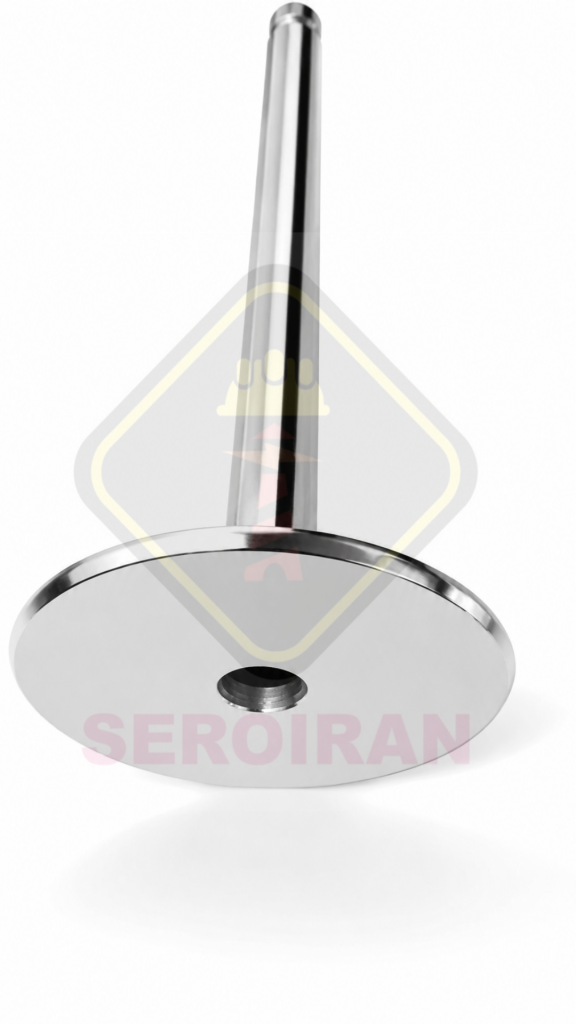

🔔سر چکش خور دیپ ارتینگ SERO DE-P16-50: جهت اجرای سیستم ارتینگ ساختمانها و کارگاه های صنعتی ،مراکز تجاری ،پاساژها و پستهای انتقال و فوق توزیع نیروی برق، نیروگاه ها و صنایع نفت و گاز و پتروشیمی ✅بدون نیاز به حفاری محتوی :میله توسعه دهنده دیپ ارتینگ SERO DE-P18-85 مزایای ارت چکشی نسبت به دیگر روشها: ⛑اجرای ساده ⏰طول عمر بالا 🚜عدم نیاز به حفاری ⚡️عدم نیاز به اتصال انگشتی 🔋قابلیت افزایش عمق تا رسیدن به مقاومت مطلوب 🔧قابلیت اتصال به انواع سیمهای مسی و فولادی از مقطع میلیمتر تا 50میلیمتر 🚗حمل و نقل آسان Ω مقاومت نزولی نسبت به گذر زمان

⛔️این محصول جهت زمین های سنگلاخی و برخورد با فوندانسیون پی ساختمان غیر قابل استفاده می باشد.قبل از اجرا از شرایط زمین اطمینان حاصل کنید. مورد تایید استاندارد IEC62305-3

📗جهت کسب اطلاعات بیشتر درباره این محصول به بخش مقالات و نشریات فروشگاه سروایران مراجعه فرمایید.

   کاری از  واحد مهندسی ساخت سروایران

توضیحات تکمیلی جهت ثبت سفارش

در صورت نیاز به استعلام قیمت بروز از طریق اتصال واتساپ (سمت راست پایین سایت) با واحد بازرگانی تماس بگیرید، بدیهی است در صورت ثبت سفارش و اختلاف قیمت واقعی با قیمت به روز محصول، ما به ‌تفاوت قیمت کالا مجدد توسط واحد بازرگانی دریافت شده یا سفارش ثبت شده پس از کسر مبلغ ارزش افزوده کالا، بحساب خریدار واریز می‌گردد!

همچنین جهت انجام کار همبندی به صورت الکترود فونداسیون قابل استفاده می باشد.

طراحی و ساخت در گروه صنعتی سروایران

توضیحات تکمیلی جهت ثبت سفارش

در صورت نیاز به استعلام قیمت بروز از طریق اتصال واتساپ (سمت راست پایین سایت) با واحد بازرگانی تماس بگیرید، بدیهی است در صورت ثبت سفارش و اختلاف قیمت واقعی با قیمت به روز محصول، ما به ‌تفاوت قیمت کالا مجدد توسط واحد بازرگانی دریافت شده یا سفارش ثبت شده پس از کسر مبلغ ارزش افزوده کالا، بحساب خریدار واریز می‌گردد!

دستـورالعمـل طرح و اجرای همبندی اضافی در ساختمانها

کیت همبندی اضافی « تکمیلی – عملیاتی – محلی»

 Supplementary Bonding Box

کاربرد های همبندی تکمیلی از دید فنی:

1) همبندی تکمیلی اسکلت ساختمان (اتصال دادن بدنه تجهیزات یا هادی حفاظتی تابلو واحد به اسکلت) با هدف کاهش امپدانس حلقه اتصال کوتاه در لحظه اتصال PFC « فاز به بدنه»

2) تامین ایمنی لازم و مطمئن در صورت پارگی مسیر هادی حفاظتی از تابلو کنتور تا مصرف کننده ؛

3) همبندی با هادی حفاظتی واحد (در صورتی که در طراحی تاسیسات الکتریکی کوچکترین شکی نسبت به عملکرد کلید های حفاظتی «در حالت بحران که شامل هوای گرم و کاهش ولتاژ تحویلی و بالا رفتن امپدانس کل Zs » داشته باشیم ، می توانیم از این تکنیک الکتریکی استفاده کنیم)؛

4) همبندی بدنه موتور آلات و سیستم لوله کشی فلزی تاسیسات و بدنه چیلر ها و مشعل ها و ورودی لوله گاز مشعل کاربرد مناسبی دارد در موتور خانه ها.

5) همبندی زره شیلد کابل کواکسیال در آنتن مرکزی و بدنه تجهیزات سویچینگ آنتن یا ماهواره مرکزی در ساختمانهای مسکونی ؛

6) همبندی شاسی و بدنه موتور و تابلو کنترل آسانسور ؛

7) همبندی تجهیزات مخابراتی و بدنه DVR و شیلدینگ کابل های کواکسیال سیستم دوربین مدار بسته و مدارات کنترل خانه هوشمند ؛

8) در صورتی که صفحه اتصال همبندی اصلی  پس از باز نمودن قالب های سه ستون  که در تراز همکف باید به شینه حفاظتی متصل شوند ، مفقود باشد ،در حین همبندی اصلی در سقف تراز همکف می توان از این کیت جهت اتصال ستون مورد نظر به شینه حفاظتی استفاده نمود.

9) طبق بند 1-2-6-3-3 (دستور العمل طرح و اجرای همبندی اضافی در ساختمانها مصوب شورای مرکزی سال 1395) در حمام حتی در صورتی که هیچگونه وسیله الکتریکی در حمام ها نصب نشوند ، وجود هادی همبندی تکمیلی الزامی است  ؛

10) طبق بند 1-2-6-3-8 (دستور العمل طرح و اجرای همبندی اضافی در ساختمانها مصوب شورای مرکزی سال 1395) کلیه تجهیزات پیرامونی در پشتبام نظیر نرده های فلزی ، اگزاست فن ها ، برج خنک کننده و ... باید در همبندی تکمیلی شرکت کنند.

11) طبق بند 1-2-6-3-7 (دستور العمل طرح و اجرای همبندی اضافی در ساختمانها مصوب شورای مرکزی سال 1395) در پشتبام ها و در بخش کولر های آبی بعلت همجواری آب و برق ، احتمال برق گرفتگی بسیار بالا بوده و اجرای همبندی تکمیلی الزام دارد.

مزایای کیت همبندی تکمیلی

1) سوراخ های تعبیه شده در بدنه جعبه SBB جهت اتصال لوله های توکار « یا در پروژه های صنعتی و سوله ها که کاربرد روکار دارد»  در زمان ساخت طبق سفارش مشتری ایجاد می شود ؛

2) در مدلهای شینه آلومینیوم و مس به منظور جلوگیری از خوردگی احتمالی و تشکیل پیل گالوانیک بین هادی راند وایر و شینه ، از ورق با ضخامت 1.5 میلیمتر از جنس استیل 316 استفاده شده ؛

3) سرسیم گرد و پلاک سیم «نوشته طبق سفارش مشتری» همراه با بست کمربندی آماده عبور دادن از هادی ها در جعبه قرار دارد ؛

4) در صورت نیاز به مصرف صنعتی گلند کابل به تعداد انشعابات در جعبه SBB قرار داده می شود ؛

5) کیت همبندی تکمیلی طوری طراحی شده که جهت نصب به کمترین ابزار و امکانات نیاز است و با بستن دو عدد مهره محل اتصال راند وایر ، کار نصب کیت همبندی در کمتر از یک دقیقه به پایان می رسد.

مدلهای کیت همبندی تکمیلی:

این کیت در سه جنس شینه مس و آلومینیوم و استنلس استیل و در دو سایز 2 ترمیناله و 4 ترمیناله ساخته می شود و در صورت نیاز به سفارشی سازی در انشعابات بیشتر نیز قابل ساخت است.

راهنمای نصب:

پس از اجرای شبکه همبندی در سقف واحد مورد نظر ، با عبور راند وایر موجود در کیت همبندی از لبه قالب به سمت پایین « با درنظر گرفتن نقشه معماری و هماهنگی با ناظر و مالک ساختمان جهت ممانعت از برخورد با دیوار های ساختمان» ، پس از بتن ریزی باکس همبندی را در محل مورد نظر با محکم کردن دو عدد مهره روی شینه نصب کرده و جهت هماهنگی با مجری و ناظر برق جهت عبور لوله ها قبل از نازک کاری هماهنگی بعمل آید.

در پایان کار با نصب سرسیم و پلاک سیم ها در جعبه SBB کار نصب به اتمام می رسد.پیشنهاد می شود که پس از نصب اولیه جعبه به راند وایر با هدف جلوگیری از کثیف شدن درب جعبه در زمان نازک کاری ، درب جعبه را در داخل نایلون قرار داده و به صورت موقت روی باکس نصب کرده و پس از نازک کاری جهت سیم کشی از داخل نایلون خارج کرده تا در زمان بهره برداری تمیز ببوده و نیاز به نظافت نداشته باشد.
