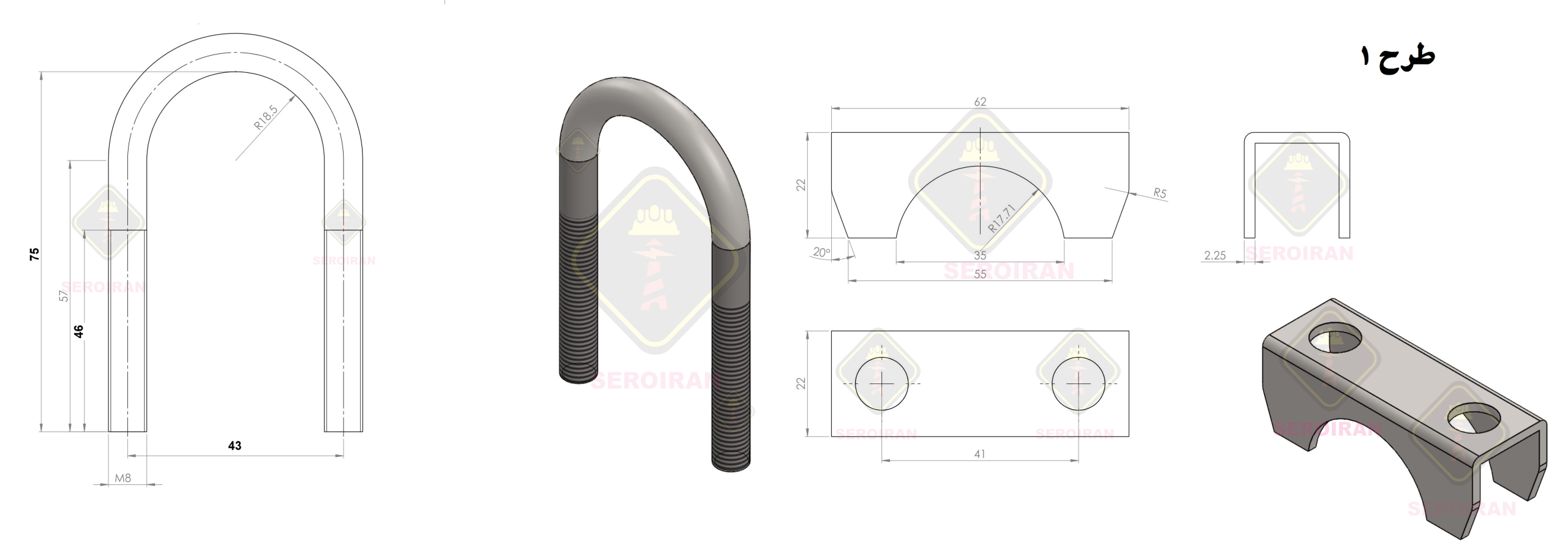

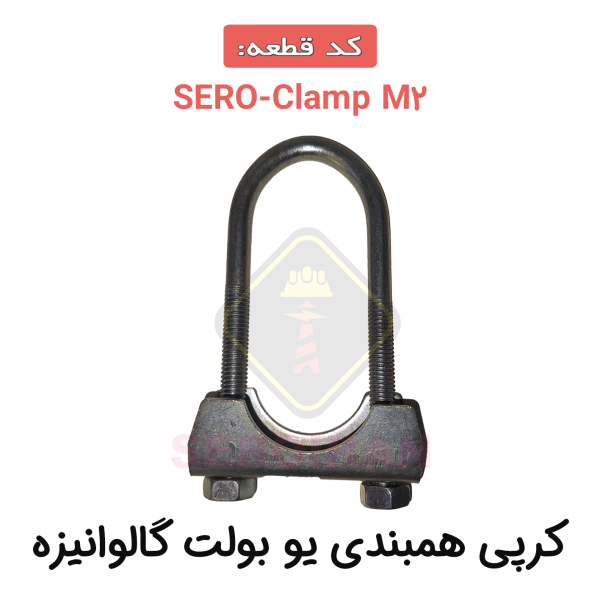

کرپی همبندی یو بولت گالوانیزه SERO-Clamp M1

دستـورالعمـل طرح و اجرای همبندی اضافی در ساختمانها

جعبه اتصال همبندی

SERO-SBB-10*10

کاربرد جعبه اتصال همبندی اصلی

اتصال ارت پلیت کار گذاشته شده در ستونهای پروژه های مسکونی و ... به شینه MET که معمولا توسط هادی با سطح مقطع 6 میلیمتر مربع الی 16 میلیمتر مربع انجام می شود و طبق پیشنهاد جهت حفظ مقاومت هادی همبندی اصلی از شینه MET تا ستون مورد نظر،الزامات جدول زیر با توجه به فاصله باید رعایت شود.

محتویات جعبه اتصال همبندی اصلی

1) جعبه 10 در 10 (سانتیمتر) سوراخکاری شده با قطر سوراخ 6.5  (سانتیمتر) جهت اتصال به کانکتور و عبور هادی توسط لوله برق با سوراخ 2 (سانتیمتر)  همراه با درب و 4 عدد پیچ درب ؛

2) وایر شو  گرد شماره 6 ؛

3) دو عدد بست زیپی؛

4) دو عدد لیبل و پلاک سیم .

جهت حفاظت جعبه در حین عملیات ساختمانی از صدمات و آسیبهای احتمالی بعد از اتمام بتن ریزی و قبل از اجرای نمای داخلی ، باید این جعبه بر روی ارت پلیت نصب شده روی ستون از طریق لوله غیر خودسوز و وایرشو متصل و در زمان اجرای نمای داخلی اعم از سنگ یا کاشی و ... ، این جعبه به صورت مناسب که قابل بازدید  سالیانه باشد متصل شود. جهت تمیز ماندن درب جعبه ، پیشنهاد می گردد که پس از نصب و قبل از اجرای نما حتما درب را توسط نایلون بر روی جعبه بسته و پس از اجرای نمای داخلی جهت بازدید جعبه توسط ناظر و تست پیوستگی هادی همبندی عبور داده شده ، درب جعبه بسته شود.

همچنین جهت ممانعت از شیرابه سیمان و ملات به داخل جعبه می توان با استفاده از چسب آب بندی محل اتصال بیرونی جعبه به ستون سیمانی را آب بندی کرد.

کاری از گروه فنی مهندسی سروایران

سی کلمپ جهت اتصال هادی 25 تا 50 SERO-C Clamp25-50

• کلمپ مسی شکافدار (کانکتور) : تولید به روش فورج- ایجاد روکش محافظ(آبکاری) به دو روش مسی وقلع اندود- جنس از آلیاژ مس

محصولی از گروه صنعتی سروایران

کرپی همبندی یو بولت گالوانیزه SERO-Clamp M3.2

این کرپی جهت اتصالات هادی های همبندی به میلگردهای اصلی سازه همراه با دو مهره کمکی اتصال قابل قبول و مداومی را بین میلگرد های فونداسیون و هادی همبندی برقرار می کند.قابل استفاده جهت هادی (فولادی یا راند وایر) 16 تا 50 میلیمتر مربع.

همچنین جهت انجام کار همبندی به صورت استفاده از میلگرد سازه قابل استفاده می باشد.

محصولی از گروه صنعتی سروایران
