دوره آموزشی تست و اندازه گیری مقاومت الکترود زمین دکل های انتقال نیروی برق به روش پایلون با دستگاه 6472

باتوجه به تاثیر سیم گارد بر اندازه گیری مقاومت الکترود زمین و تاثیر این هادی بر نتیجه اندازه گیری ، لذا روشهای سنتی 62 درصد و دیگر روشها در این مدل تست نتیجه صحیحی ندارد و پایین بودن فرکانس دستگاه های تست معمولی (128hz) نیز تفاوت زیادی با حالتهای گذرای فرکانس صاعقه داشته و نتیجه تست را از حالت واقعی دور کرده.همچنین نیاز به باز کردن سیم گارد در روشهای تست سنتی با دستگاه های معمولی نیز از مشکلات این تست می باشد.

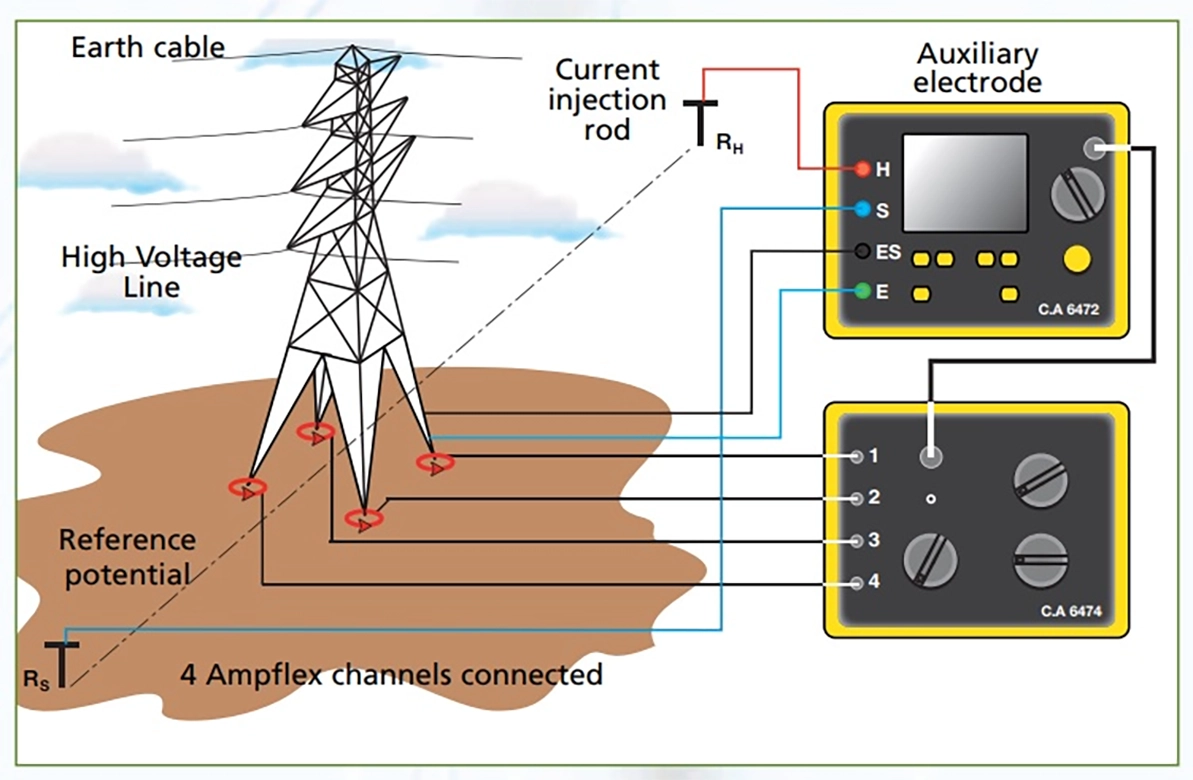

با روش تست پایلون که در استاندارد 81 IEEE به آن اشاره شده ،و استفاده از دو دستگاه تست شاوین آرنوکس فرانسه مدلهای 6472 و 6474 و کوبل این دو دستگاه تست که قویترین و دقیق ترین دستگاه های تست را در دنیا تولید می کند و به روش ART ، این تست به فرکانس 5کیلو هرتس انجام می شود و نتیجه بسیار دقیقی در اندازه گیری مقاومت الکترود دکلها در بر خواهد داشت.همچنین با استفاده از روش تست پایلون می توان مقاومت تک به تک پایه ها و مقاومت تمام پایه هارا اندازه گیری کرد و پایه هایی که ضعف مقاومتی دارند را شناسایی و در صورت نیاز اصلاح کرد.

با درخواست شرکت برق منطقه ای غرب و تدریس محمود رنجبر از اساتید برتر کشور و همکاری گروه صنعتی سروایران

مدت زمان فیلم آموزشی 36 دقیقه
